DIVISIONES INTERNAS
¿Qué son las Divisiones Internas?
Es un sistema de vidrios fijos para aplicaciones en espacios internos con marcos perimetrales de aluminio que permite incorporar una o dos pieles de vidrio y un ducto para sistemas de cableados eléctricos y datos, también se complementa con puertas abatibles con marco de aluminio o vidrio templado con accesorios. Con valores de reducción acústica bajo la norma ASTM E336-16.
INSTALACIÓN SIMPLIFICADA
La forma de sus perfiles permite una mayor versatilidad durante la instalación.
TRANSPARENTE Y MODERNO
Proporciona la máxima transparencia y brillo del diseño arquitectónico.
BIENESTAR AMBIENTAL
Ofrece una comodidad ambiental en versiones con doble acristalamiento o un solo panel, mejorando aislamiento acústico en la habitación.
Aplicaciones del Sistema Divisiones Internas:
Los sistemas de divisiones internas son muy usados actualmente en aplicaciones de oficinas, lobby, cuartos IT, recepciones, salas de reuniones, cuartos limpios, hospitales, clínicas, industria, cuartos de producción, laboratorios, aulas, bibliotecas, comedores, pero no solo exclusivamente en ellas. Son sistemas que aportan estética, luz y control acústico.
Dimensiones del Sistema Divisiones Internas:
La siguiente tabla contiene las medidas mínimas y máximas por hoja que deben respetarse para el buen funcionamiento del sistema.
Puerta
| Ancho Mínimo | Ancho Máximo | Alto Mínimo | Alto Máximo |
|---|---|---|---|
| 800 mm | 1250 mm | 2100 mm | 3000 mm |
Fijos
| Ancho Mínimo | Ancho Máximo | Alto Mínimo | Alto Máximo |
|---|---|---|---|
| 300 mm | 1200 mm | 2100 mm | 3000 mm |

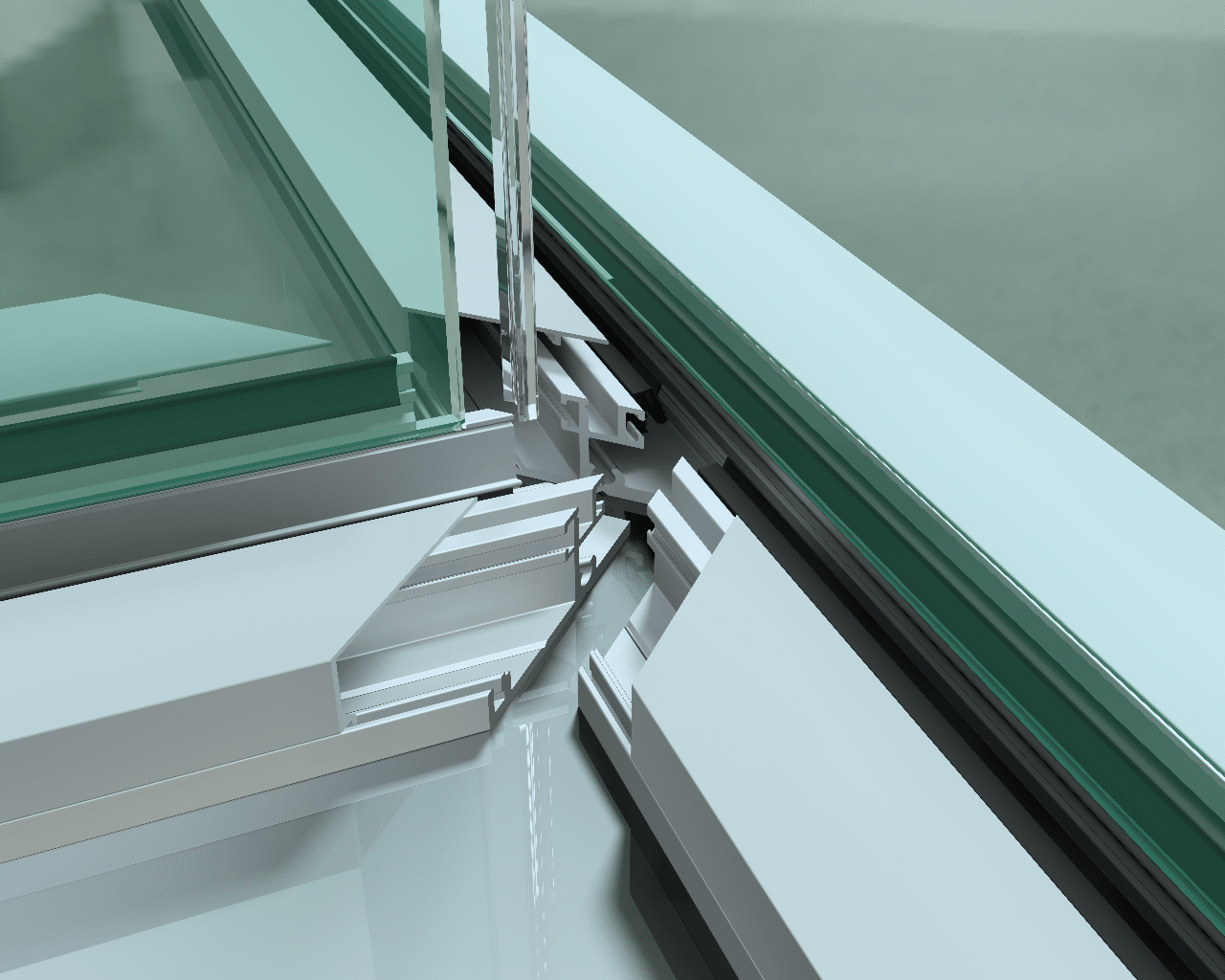

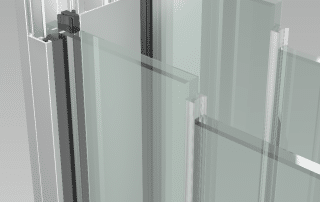

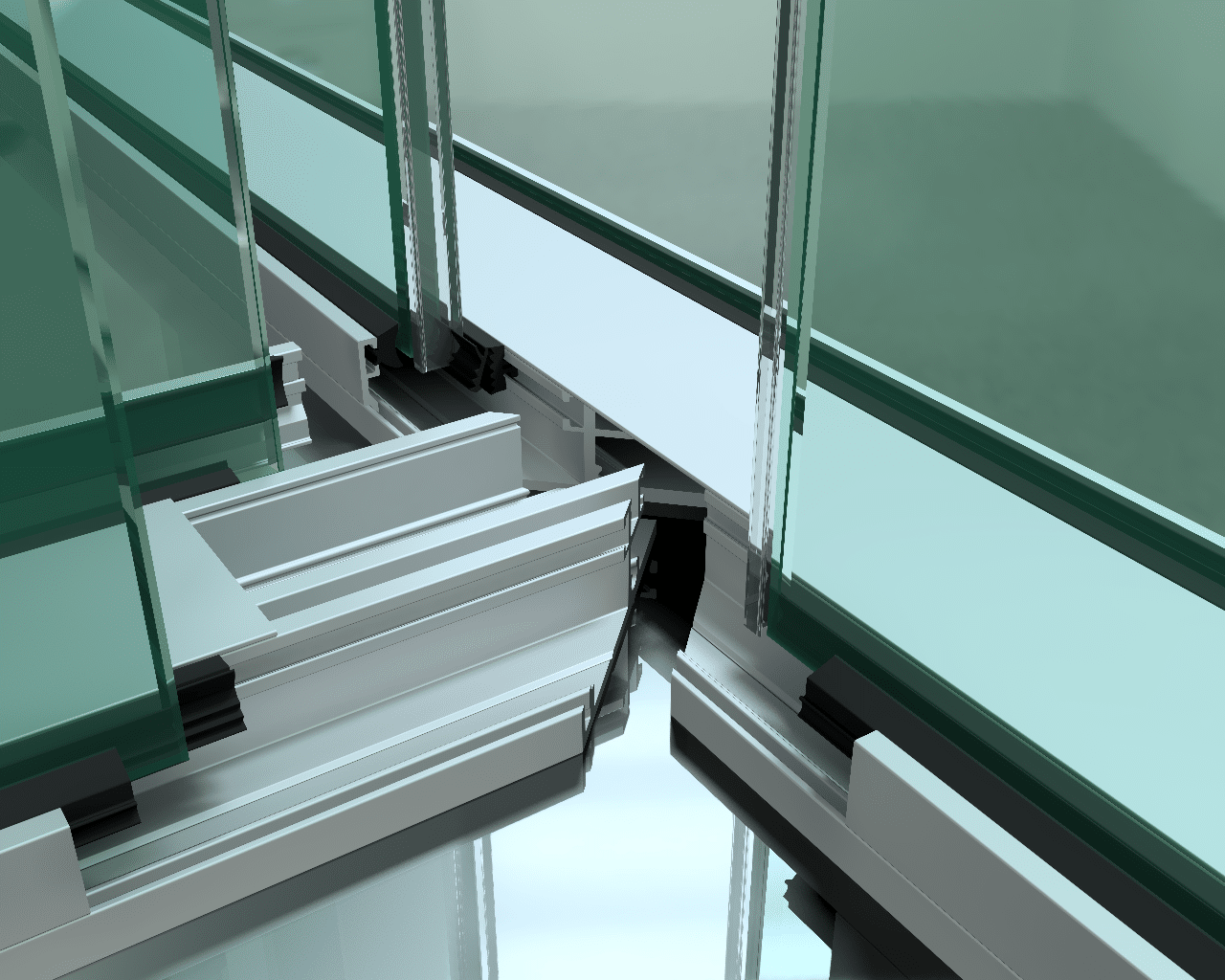

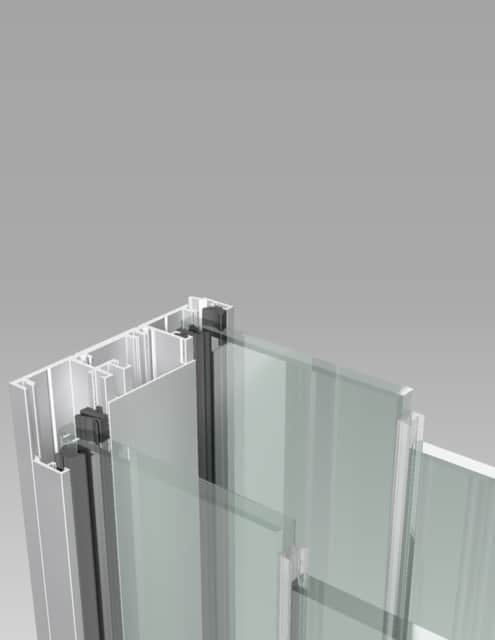

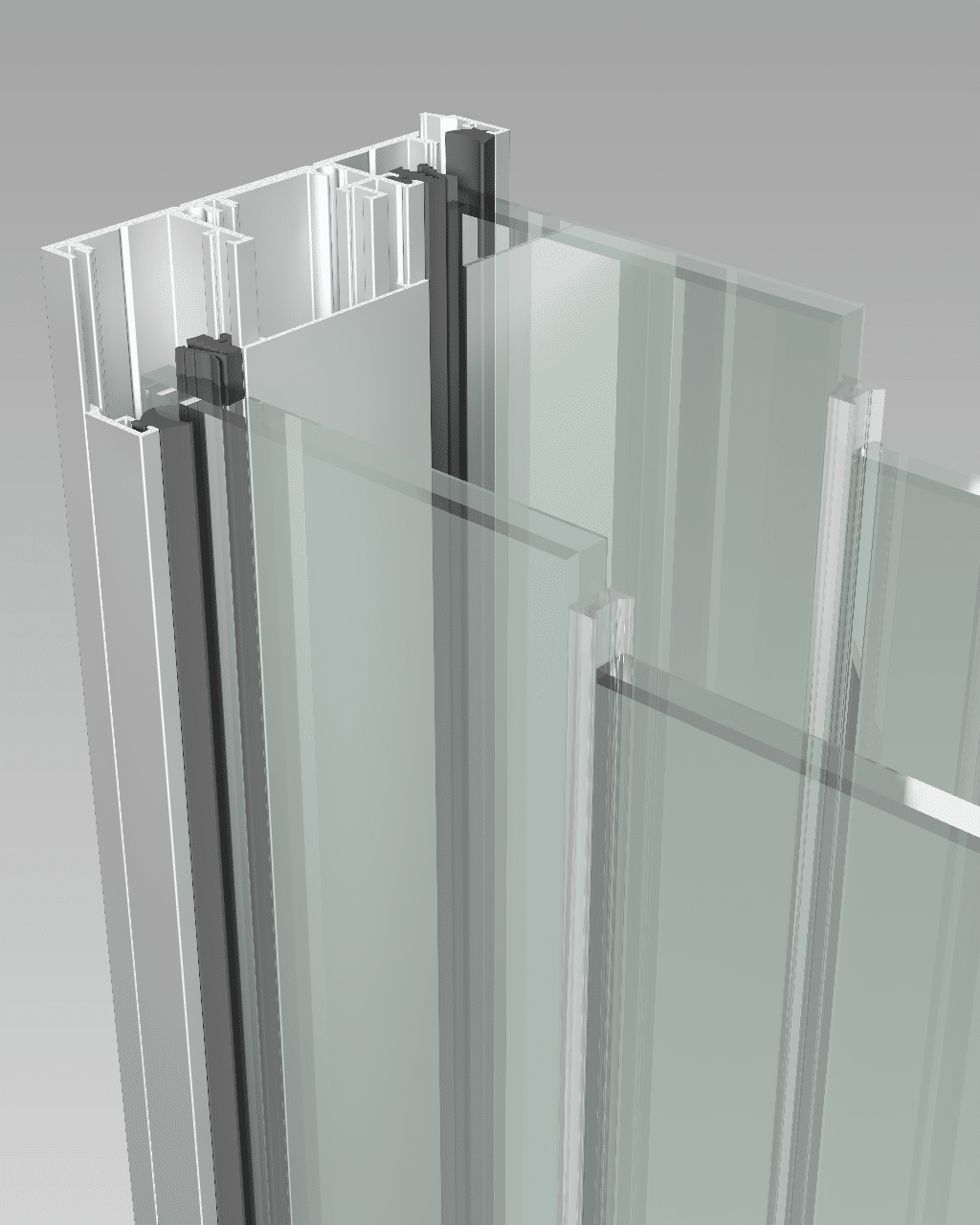

Perfiles del Sistema Divisiones Internas:
Los perfiles de aluminio son de uso arquitectónico de aleación AA6063, temple T5 y están disponibles en acabado:
Natural y Negro
Diseños Típicos del Sistema Divisiones Internas:

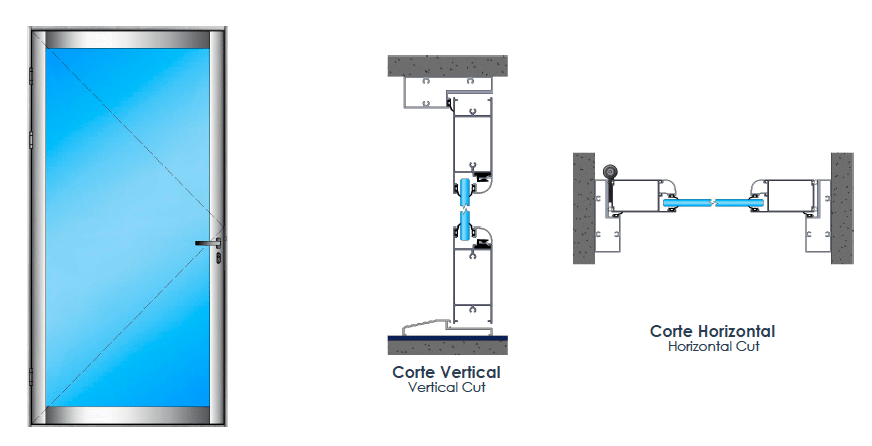

Una Hoja “X” con Puerta Abatible con Umbral.

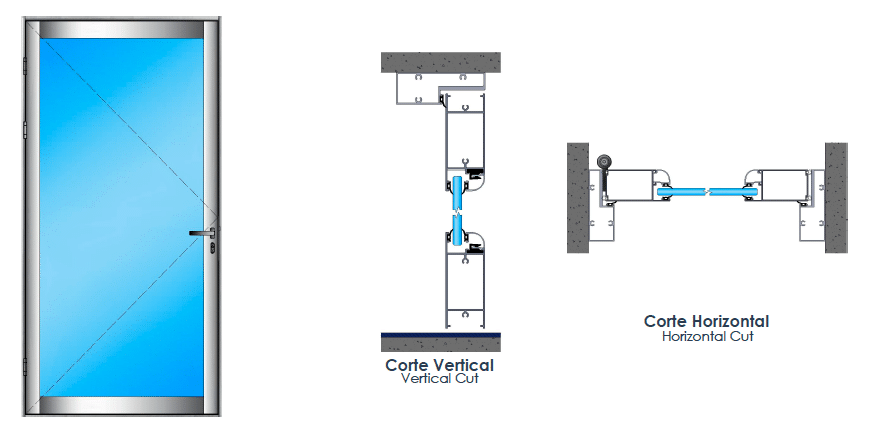

Una Hoja “X” con Puerta Abatible sin Umbral.
Una Hoja “X” Puerta Abatible con vidrio templado.

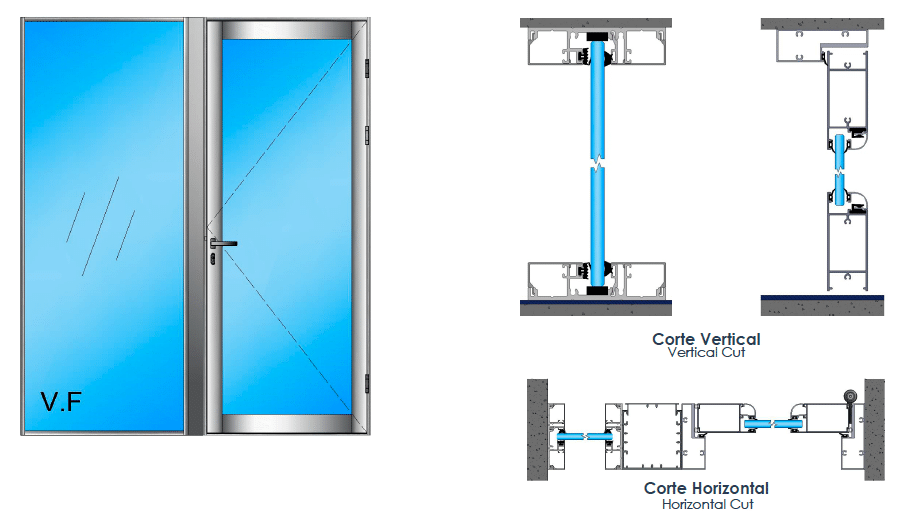

Dos Hojas “OX” con Ducto.

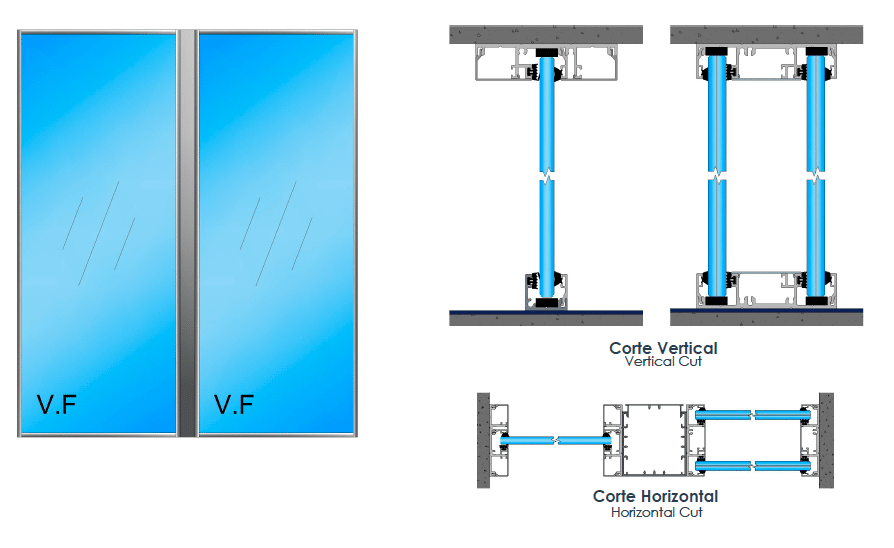

Dos Hojas “OO” con Ducto y alternativa de 1 o 2 pieles.

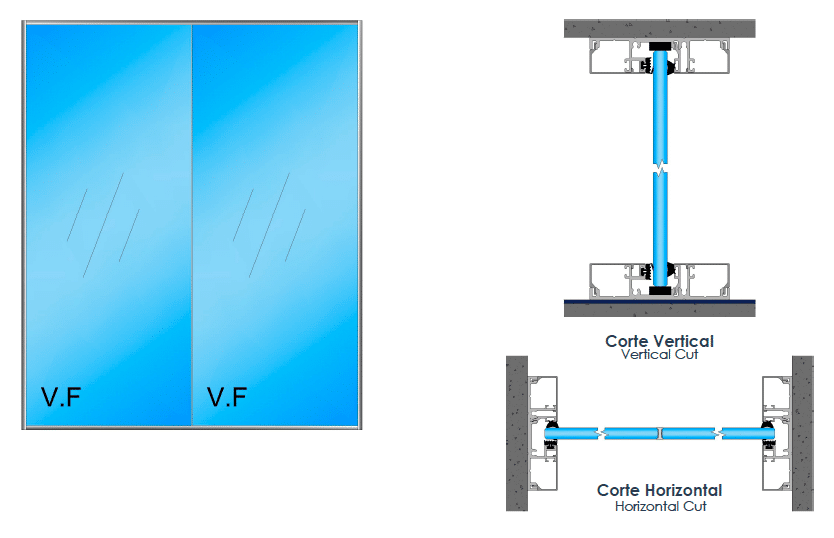

Dos Hojas “OO” con una piel.

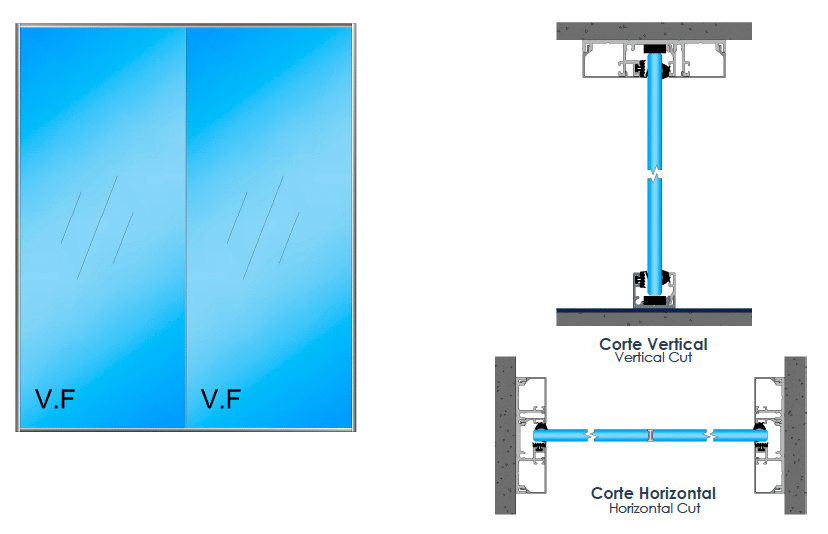

Dos Hojas “OO” con una piel y contramarco inferior 2932.

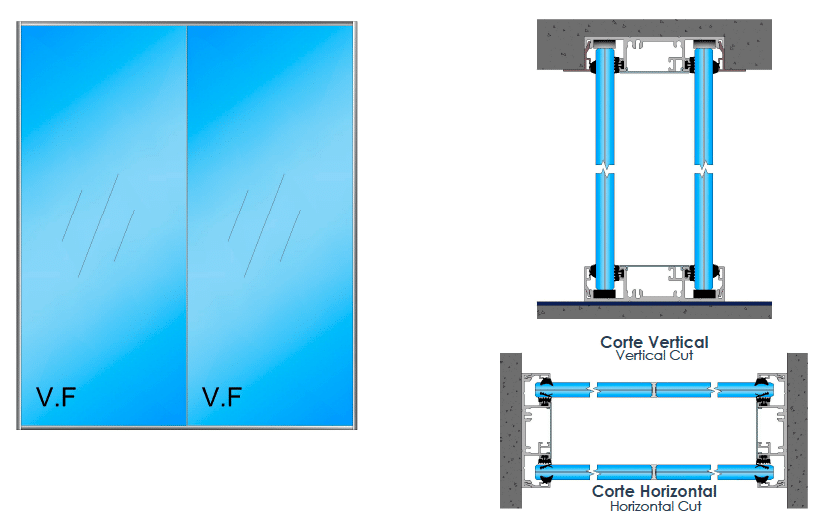

Dos Hojas «OO» con perfil inferior empotrado.
Aplicaciones Ductos del Sistema Divisiones Internas:

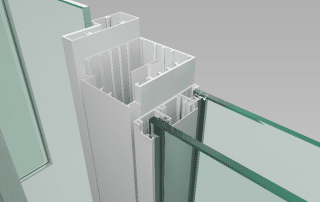

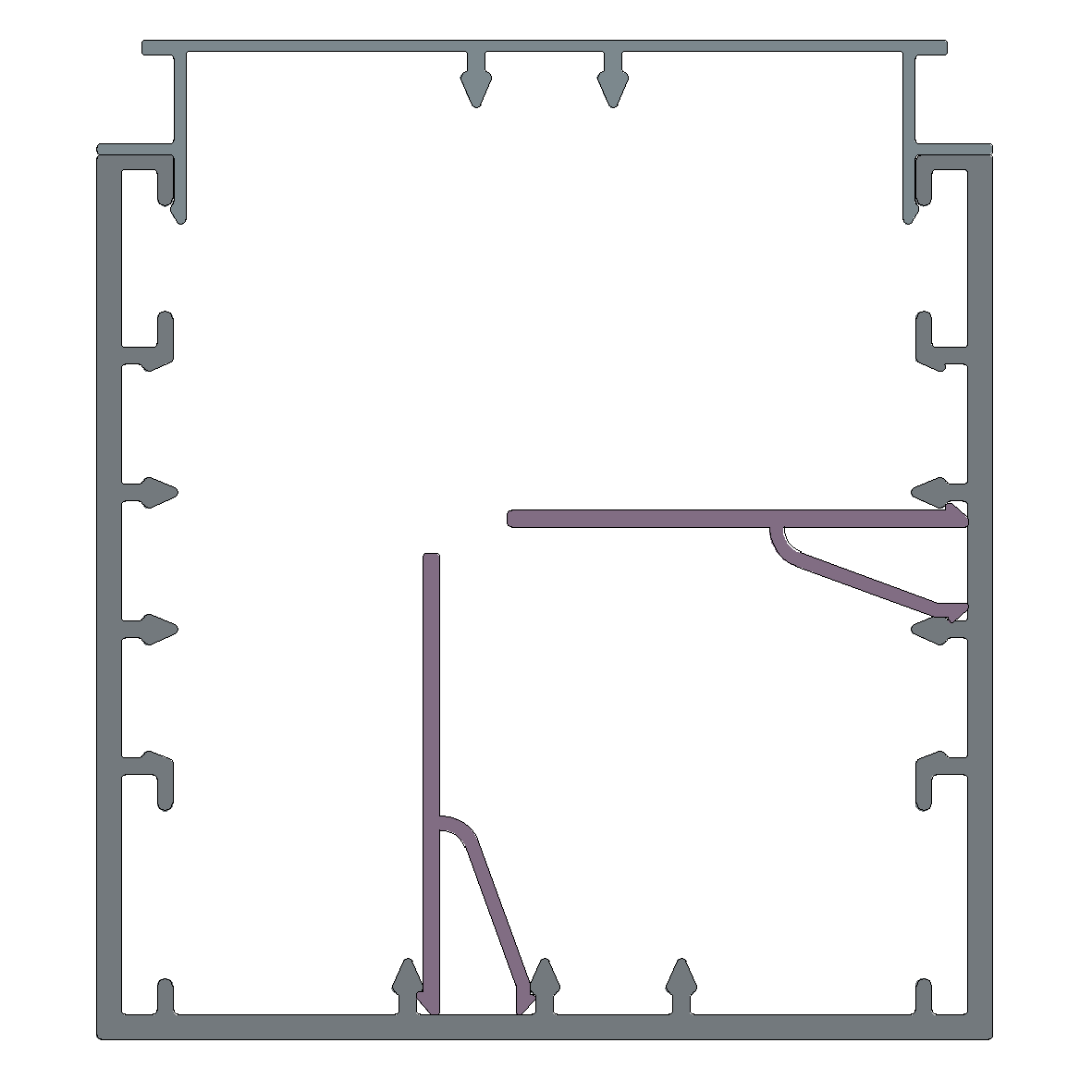

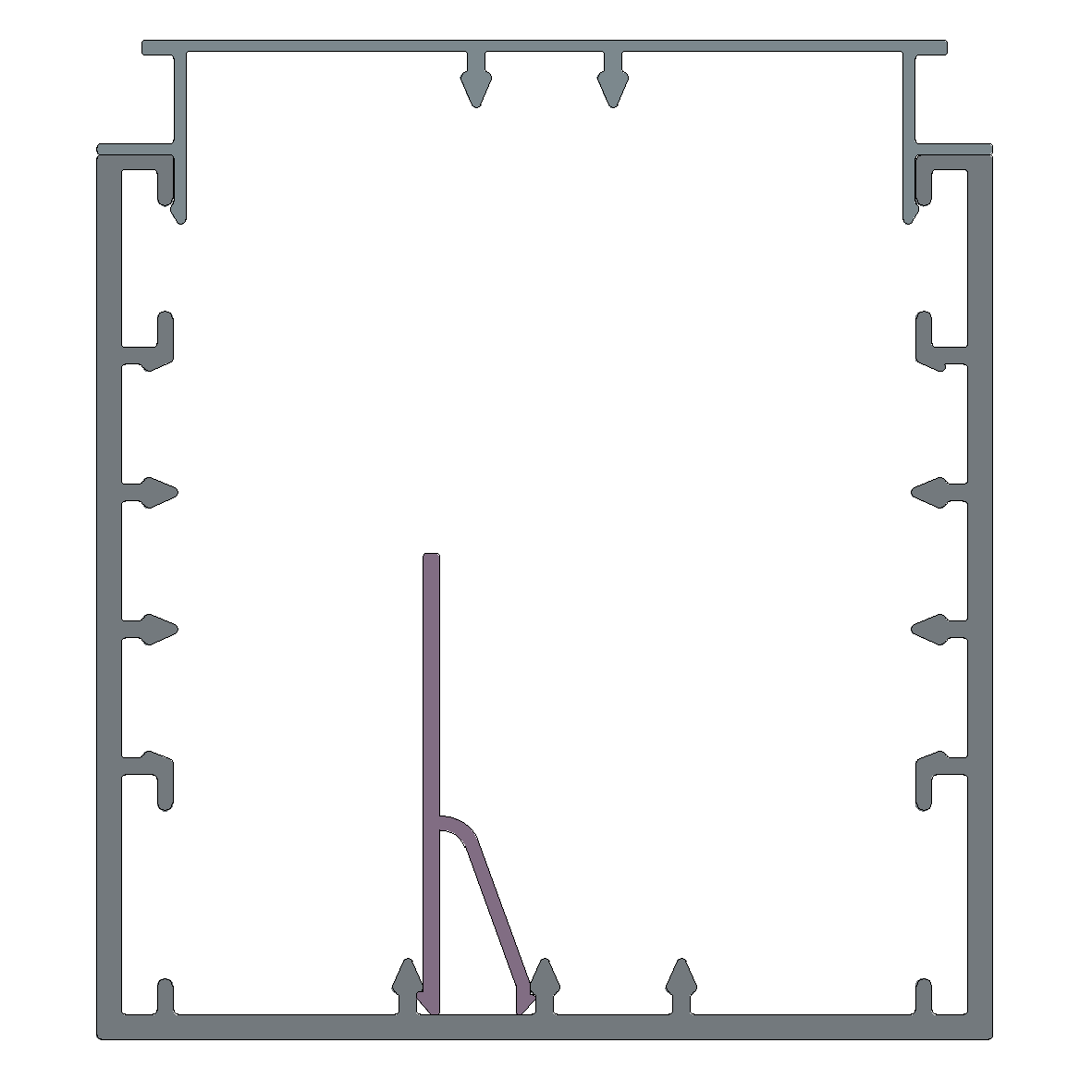

Es un sistema que cuenta con ductos que permite el paso de cableado eléctrico y de datos así como cualquier otro elemento requerido, el cual se conforma de 2 perfiles, el ducto EX2939 y la tapa EX2940 convirtiendo en un sistema registrable.

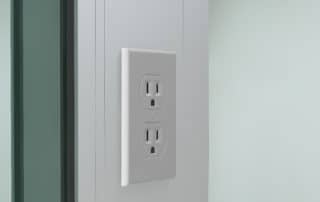

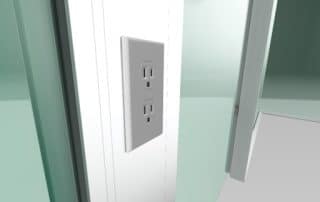

Adicional a esto con el perfil EX200 permite compartimentar el ducto si fuese requerido a nivel de normativa. Por las dimensiones del ducto permite la colocación de tomacorrientes, apagadores y dispositivos como controles de acceso dentro del ducto.
Modulaciones Aplicación Ductos:

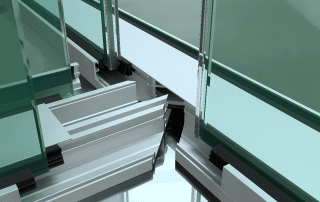

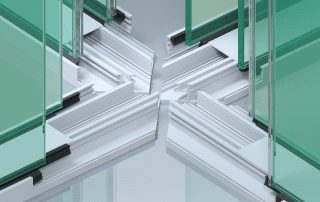

Ejemplos de Aplicación Ductos:
Control de Ruido

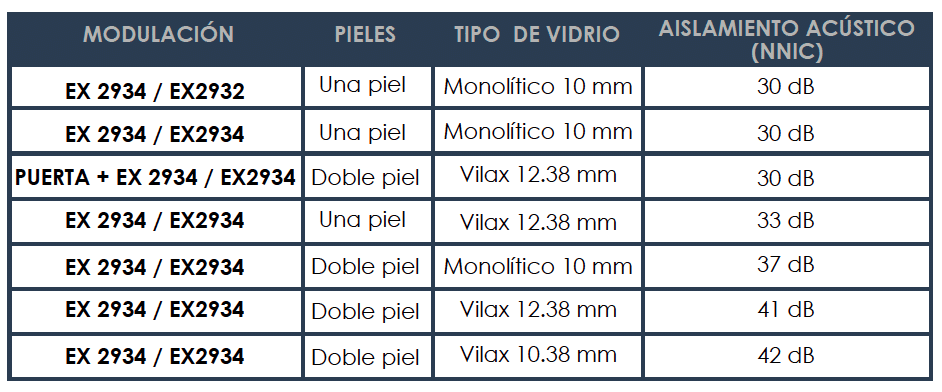

El sistema cumple con unas características muy particulares, en donde su aplicación de vidrio tiene una reducción acústica de 30 dB hasta 42 dB, según configuración a saber:
NOTA: Los ensayos para estos ensambles fueron realizados en la sala de pruebas de control acústico de EXTRALUM, bajo el estándar ASTM E336-16ª: “Standard Test Method for Measurement of Airborne Sound Attenuation between Rooms in Buildings”: para la medición de la atenuación de sonido por transmisión aérea entre recintos dentro de un edificio. Puede solicitar los informes específicos de cada una de las pruebas.

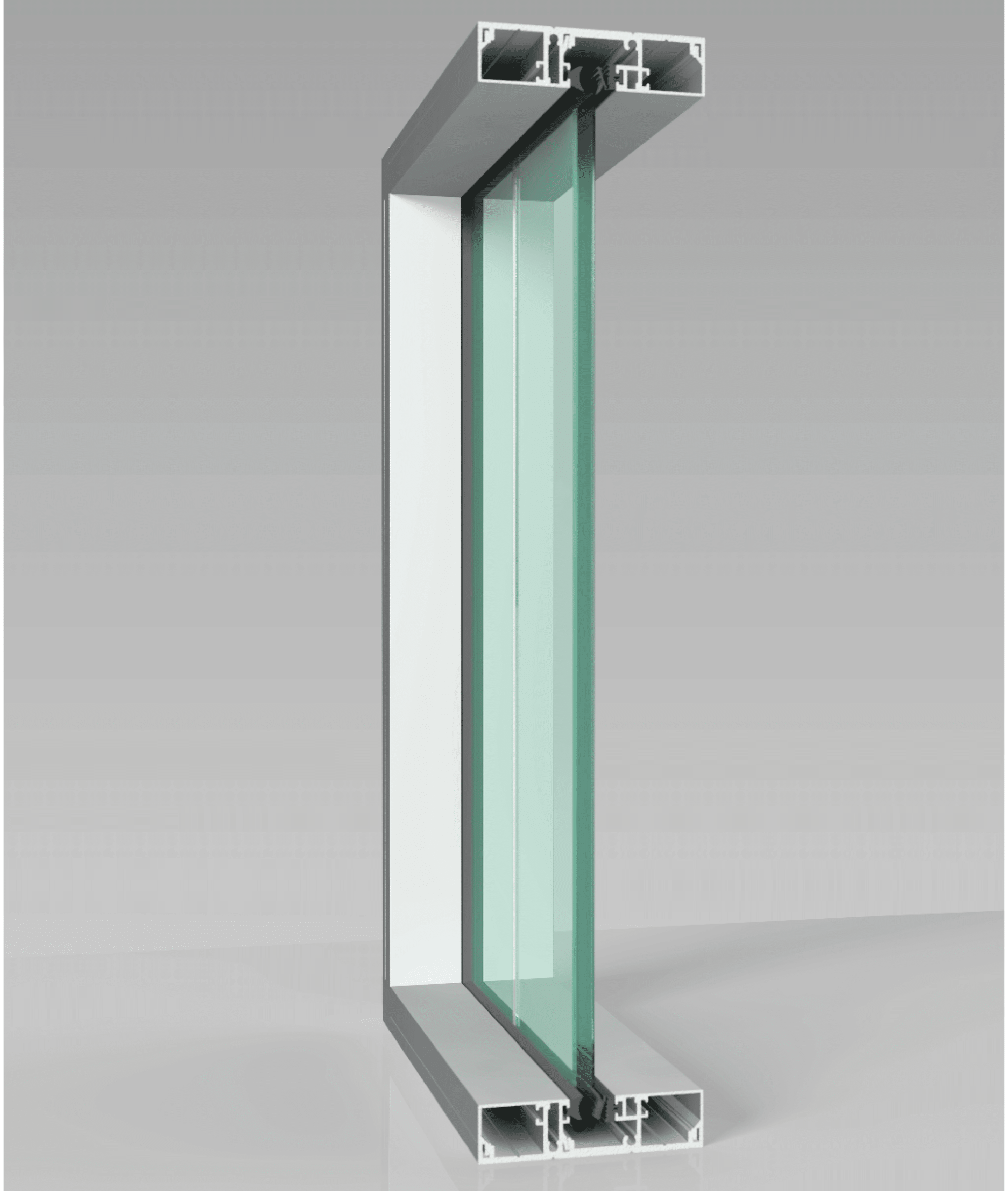

Características:
Es un sistema modular y de práctica instalación que se adapta a las necesidades de los espacios.
Las puertas son ensambladas en planta en su totalidad y los paneles fijos se despachan a medida para su ensamble en sitio.
Se puede utilizar en diferentes configuraciones de vidrio, con aplicaciones en 1 o 2 pieles, la cual innova en el manejo de los espacios y sus requerimientos.
Posee sellos adhesivos de policarbonato que elimina el uso de silicón en las juntas de hueso y agiliza el proceso de instalación.
El sistema permite una reducción acústica de 30 dB hasta 42 dB en condiciones específicas de instalación.
Permite la utilización de vidrio laminado Vilax con aplicación de colores traslucidos o sólidos.
Se utiliza en aplicaciones con vidrio de seguridad por el bienestar y resguardo de sus usuarios.
Presenta un diseño de empaque único para cualquier tipo de espesor de vidrio.
Vidrios que se pueden utilizar :
Vidrio de seguridad FUERTEX® de espesores: 10 y 12 mm.
Vidrio laminado VILAX®: 55.1 mm y 66.1 mm.
